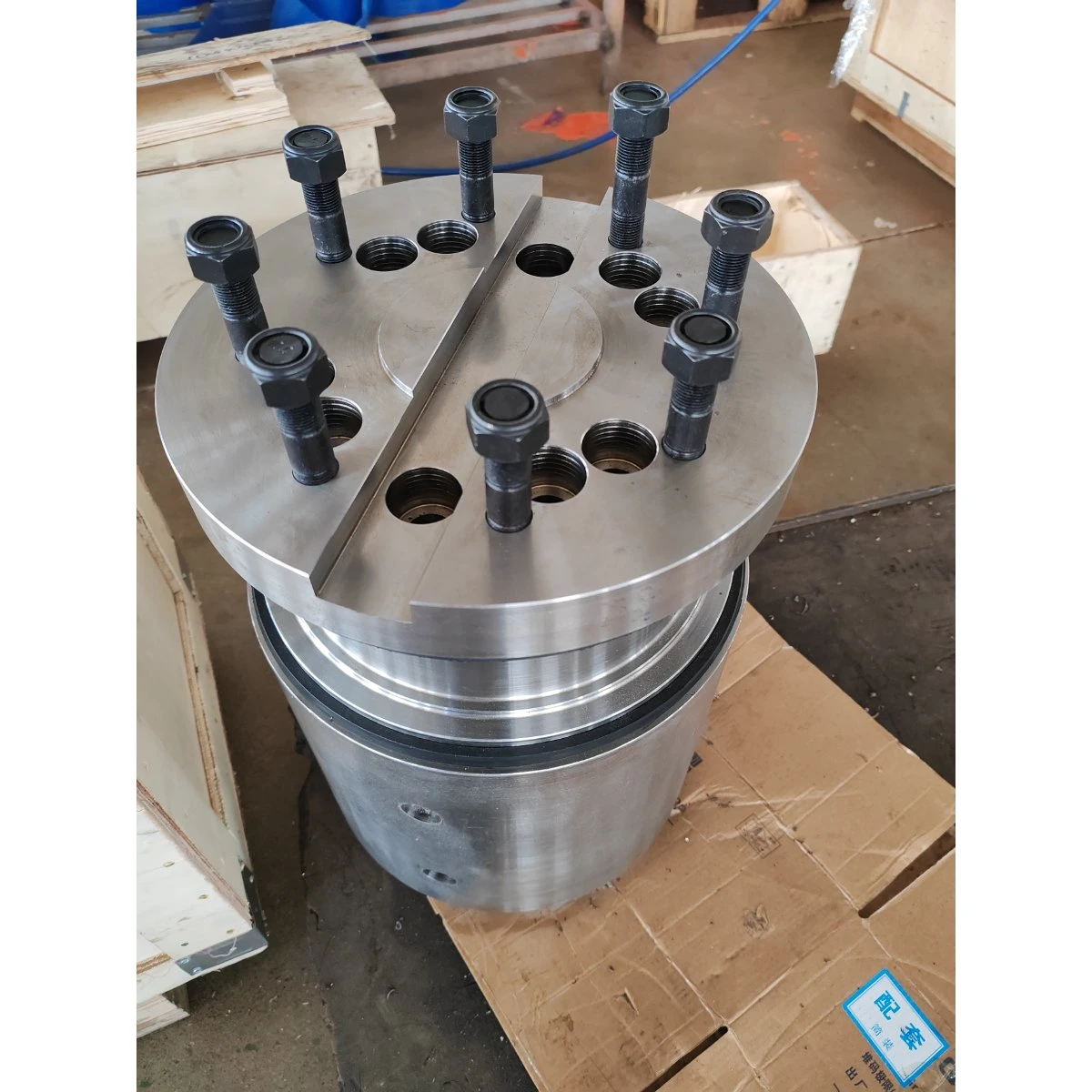

Kopling Pabrik Bergulir

1: Definisi Produk & Prinsip Kerja



Definisi: Kopling Pabrik Penggilingan khusus berfungsi sebagai tautan transmisi mekanis{0}}torsi tinggi yang menghubungkan spindel penggerak ke gulungan pabrik penggulung, yang dirancang secara tepat untuk jalur pemrosesan logam tugas berat.



Transmisi Torsi: Beroperasi dengan mentransfer gaya rotasi dari sumber penggerak melalui hub, flensa, dan penggeser berkekuatan tinggi yang saling terkait dalam kondisi beban tinggi yang terus-menerus.



Kompensasi Ketidaksejajaran: Mengakomodasi ketidaksejajaran poros aksial, radial, dan sudut yang tak terhindarkan yang melekat dalam operasi penggulungan dinamis melalui komponen geser internal dan geometri yang kokoh.





2: Parameter Inti & Indikator Kinerja Mekanik



Atribut	Jawaban Spesifikasi/Kinerja
Jenis Produk	Kopling Pabrik Bergulir
Model / Gambar No.	File desain OEM pelanggan
Bahan Utama	Baja Paduan 42CrMo4 / C40E / Baja Tempa
Diameter Luar Nominal	305mm
Panjang Total	430mm
Kapasitas Torsi Maks	Dirancang untuk rolling mill industri berat
Kesesuaian / Toleransi Poros	Bor presisi, standar internasional
Kelas Pengikat	Sekrup tutup kepala soket kelas-berkekuatan tinggi 8,8 dan 12,9
Sistem Penyegelan	V-Segel bibir putar cincin (VL300) dengan puting gemuk R1/4"
Perawatan Permukaan	Dilapisi-minyak anti karat, digerinda secara presisi, dan diberi perlakuan panas-



Komposisi Bahan (Bill of Material & Kimia)



Nama Komponen	Standar Bahan	Komposisi Kimia Utama (%)	Fungsi / Peran
Lengan / Flensa / Semak / Sandal	42CrMo4 (EN 10083)	C: 0,38-0,45, Cr: 0,90-1,20, Mo: 0,15-0,30, Mn: 0,60-0,90	Kekuatan tarik tinggi, ketahanan aus, dan kekuatan lelah pada beban kejut yang berat.
Lengan Pengatur Jarak	C40E / 45# Baja	C: 0,37-0,44, Mn: 0,50-0,80, Si: 0,15-0,40	Jarak struktural, menjaga jarak bebas dan kekakuan aksial yang tepat.
Pengencang & Baut Pejantan	Kelas 8.8, 12.9, 10.9	Baja paduan dengan pendinginan dan temper khusus	Mengamankan-sambungan rakitan bertekanan tinggi tanpa geser.



3: Masalah & Solusi Umum



Masalah 1: Keausan permukaan geser dini karena kurangnya pelumasan.

Solusi: Gunakan penampung gemuk R1/4" dan segel cincin V-yang terintegrasi untuk menjaga lapisan pelumas yang bersih dan berkelanjutan di seluruh antarmuka geser.



Masalah 2: Pengencang kendor akibat getaran siklik yang parah.

Solusi: Terapkan urutan pengencangan pola silang diagonal yang ketat dengan torsi terkalibrasi, didukung oleh sekrup soket 12,9 bermutu tinggi dan ring pegas.



Masalah 3: Ketidaksesuaian penyelarasan menyebabkan konsentrasi tegangan lokal.

Solusi: Ikuti dengan ketat panduan perakitan menggunakan perkakas press{0}}fit khusus dan pastikan posisi aksial-celah nol selama pemasangan.



4: Penggantian Merek & Aplikasi Industri Utama



Pengganti: Berfungsi sebagai pengganti OEM langsung-berperforma tinggi,-biaya{1}}efektif untuk kopling pabrik standar Eropa (seperti Danieli, SMS Demag, desain Siemens VAI, dan sebagainya).



Aplikasi 1 (Pabrik Penggilingan Panas/Dingin): Menghubungkan kotak roda gigi utama untuk menggulung spindel, mentransmisikan daya rotasi besar-besaran untuk mengubah bentuk pelat dan strip baja.



Aplikasi 2 (Mesin Pelurus): Menggerakkan rakitan roller berat untuk menghilangkan kelengkungan pelat logam di bawah kontak-tekanan tinggi yang terus-menerus.



Aplikasi 3 (Penggerak Industri Berat): Mengelola transmisi-torsi tinggi dalam jalur pemrosesan logam dan konversi metalurgi di mana beban kejut sering terjadi.



5: Proses Manufaktur & Poin Kontrol Kualitas Utama



Penempaan & Pemesinan Kasar: Baja{0}}42CrMo4 bermutu tinggi menjalani penempaan presisi yang diikuti dengan pembubutan kasar untuk menghilangkan cacat internal dan membentuk geometri kosong.



Perlakuan Panas & Penggilingan CNC Presisi: Pemurnian termal terkontrol memaksimalkan ketangguhan inti, sementara pemesinan CNC multi-sumbu mencapai toleransi yang ketat pada jalur geser internal.



Inspeksi Kaku & Perlindungan-Anti Karat: Pengukuran koordinat akhir, audit dimensi, dan inspeksi permukaan dilakukan sebelum menggunakan oli-anti-tugas berat dan pengemasan yang aman.





6: Jaminan Kualitas



Verifikasi Dimensi & Toleransi 100%: Setiap lubang kritis, alur pasak, dan permukaan penghubung diperiksa berdasarkan gambar teknik yang teliti menggunakan alat pengukur bersertifikat.



Ketertelusuran Bahan: Sertifikat uji pabrik penuh (MTC) yang memverifikasi komposisi kimia dan sifat mekanik bahan baku 42CrMo4.



Logistik & Pengemasan yang Dilindungi: Disegel dalam peti kayu yang kuat-berkelas ekspor dengan pembungkus-penghalang kelembapan khusus dan lapisan anti-karat.



7: Pertanyaan Umum



Q1: Dapatkah kopling industri khusus ini dimodifikasi agar sesuai dengan dimensi spindel pabrik tertentu?

J: Ya, kami menyesuaikan lubang internal, alur pasak, dan panjang keseluruhan sesuai kebutuhan antarmuka pabrik Anda.



Q2: Perawatan apa yang diperlukan selama pengoperasian?

J: Pengisian ulang gemuk secara teratur melalui alat kelengkapan gemuk R1/4" yang terintegrasi dan pemeriksaan torsi pengencang secara berkala memastikan masa operasional yang lama.



Q3: Bagaimana Anda menjamin pertukaran dengan merek peralatan asli?

J: Suku cadang direkayasa-terbalik dan diproduksi secara ketat sesuai spesifikasi gambar asli, memastikan penggantian langsung-tanpa mengubah pengaturan drive yang ada.



Q4: Berapa waktu produksi dan pengiriman standar?

J: Jadwal produksi standar berlangsung sekitar 6 hingga 8 minggu, didukung oleh laporan pelacakan produksi dua mingguan yang ketat yang diberikan kepada klien.



8: Hubungi Kami



Mencari mitra Kopling Mekanik atau Kopling Metalurgi OEM yang andal? Hubungi tim penjualan teknik kami hari ini untuk mendapatkan dukungan teknis profesional, penawaran harga kompetitif, dan solusi manufaktur yang disesuaikan! Terima kasih.
